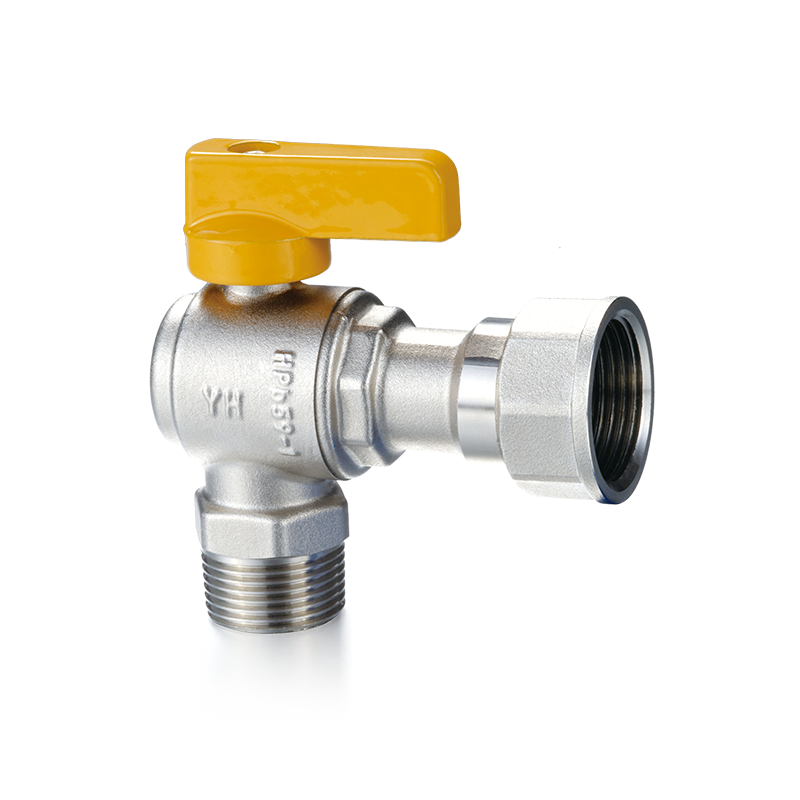

Valvola a sfera ad angolo retto in ottone Produttori

Panoramica tecnica

Il Valvola a sfera ad angolo retto in ottone rappresenta un progresso fondamentale nella meccanica dei fluidi, progettato specificamente per ottimizzare lo spazio e cambiare direzione all'interno di architetture di tubazioni ad alte prestazioni. A differenza delle valvole in linea standard che richiedono giunti di tubazioni aggiuntivi e gomiti a 90 gradi separati, il Valvola a sfera ad angolo retto in ottone integra il controllo del fluido e il reindirizzamento direzionale in un unico corpo compatto. Questo design unico riduce al minimo i potenziali punti di perdita, diminuisce sostanzialmente i costi di manodopera di installazione e riduce l'ingombro complessivo del macchinario o del gruppo idraulico.

Per gli ingegneri industriali e gli specialisti degli approvvigionamenti, l'efficienza del flusso dei fluidi è un parametro fondamentale. Ningbo Yunhua Valve Co., Ltd. applica una rigorosa ricerca idraulica per garantire che la geometria interna del Valvola a sfera ad angolo retto in ottone attenua la turbolenza naturalmente generata quando il fluido cambia direzione ad angolo retto. Mantenendo fluide le transizioni del nucleo interno, il design di questa valvola ottimizza le caratteristiche del flusso, riduce le cadute di pressione e stabilizza le prestazioni del sistema.

Integrità materiale

Il performance of a Valvola a sfera ad angolo retto in ottone negli ambienti industriali esigenti dipende fortemente dalla sua metallurgia. La selezione di leghe di prima qualità garantisce che il corpo della valvola possa resistere a stress meccanici elevati, ossidazione chimica e dezincificazione. Formulazioni premium come HPb59-1 e CW617N sono ampiamente utilizzate nella produzione professionale per fornire l'equilibrio ideale tra resistenza alla trazione e lavorabilità.

Di seguito è riportato un confronto dettagliato dei parametri tecnici che delinea le composizioni chimiche e le prestazioni delle leghe di ottone industriali standard utilizzate nella produzione di Valvola a sfera ad angolo retto in ottone :

Ningbo Yunhua Valve Co., Ltd. implementa processi completi di verifica dei materiali nella sua struttura di 20.000 metri quadrati, garantendo che ogni lotto di barre di ottone grezzo sia esattamente conforme a queste specifiche della lega. Utilizzando laboratori di test avanzati per ispezionare le materie prime in entrata, l'integrità strutturale di ogni prodotto completato Valvola a sfera ad angolo retto in ottone è completamente garantito.

Dinamica dei fluidi fondamentali

Il internal mechanical operation of the Valvola a sfera ad angolo retto in ottone dipende da una sfera lavorata con precisione a un quarto di giro, posizionata all'interno della cavità del corpo valvola. Quando l'operatore ruota la leva o l'attuatore di 90 gradi, la porta interna della sfera si allinea direttamente con i canali di ingresso e uscita ortogonali.

Dal punto di vista della fluidodinamica, un percorso ad angolo retto introduce forze centrifughe nel mezzo in movimento quando colpisce la parete della camera posteriore del corpo valvola prima di uscire. Per contrastare questo problema, il foro interno della sfera deve essere lucidato con una finitura a specchio per ridurre al minimo l'attrito dello strato limite. Nella posizione completamente aperta, un'alta qualità Valvola a sfera ad angolo retto in ottone crea un percorso di flusso efficiente che riduce al minimo la cavitazione localizzata e le forze di taglio comuni nei progetti alternativi di bassa qualità.

Sistemi di tenuta

Per garantire l'integrità operativa a lungo termine e una chiusura completa a tenuta di bolle, l'architettura di tenuta di a Valvola a sfera ad angolo retto in ottone devono essere costruiti con materiali elastomerici o fluoropolimerici altamente resilienti. Le guarnizioni primarie che circondano la sfera interna in ottone o cromata sono soggette ad attrito costante, dilatazione termica localizzata e pressioni di linea variabili.

Il politetrafluoroetilene (PTFE) rimane il punto di riferimento del settore grazie alla sua eccezionale inerzia chimica e al basso coefficiente di attrito. Tuttavia, applicazioni specifiche e impegnative richiedono variazioni di tenuta modificate per prolungare la durata della valvola. La tabella seguente presenta un'analisi comparativa dei materiali di tenuta primari integrati nelle configurazioni di valvole industriali ad angolo retto:

Selezionando l'accoppiamento di tenuta corretto per il Valvola a sfera ad angolo retto in ottone , gli ingegneri possono eliminare efficacemente le perdite in linea e il degrado prematuro della sede.

Configurazioni delle porte

Quando si integra a Valvola a sfera ad angolo retto in ottone in un circuito del fluido, la selezione della configurazione appropriata del foro interno ha un impatto diretto sull'efficienza del sistema e sulla stabilità della pressione a valle. I design ad angolo retto sono principalmente classificati in due tipi di porte distinte:

Porta piena (Passo pieno) : In un design a passaggio completo, il diametro interno del percorso del flusso della sfera corrisponde perfettamente al diametro nominale del tubo. Quando il fluido passa attraverso una porta piena Valvola a sfera ad angolo retto in ottone , la limitazione del flusso è mantenuta al minimo assoluto. Ciò è fondamentale per i liquidi viscosi o per le applicazioni in cui è obbligatorio mantenere le portate volumetriche massime.

Attacco standard (diametro ridotto) : Una valvola ad porta standard è dotata di un foro di flusso interno di una dimensione più piccola della tubazione di collegamento. Questa configurazione introduce una leggera restrizione al flusso del fluido, che può aumentare leggermente la velocità del flusso provocando al contempo una maggiore caduta di pressione lungo la svolta di 90 gradi. Il vantaggio principale dei design a porte standard è la loro dimensione fisica compatta e il costo inferiore, che li rendono ideali per i sistemi in cui piccole restrizioni di flusso non influiscono sui risultati operativi.

Conformità normativa e certificazioni

Gli appalti B2B globali impongono una rigorosa aderenza ai protocolli internazionali di gestione della qualità e di sicurezza ambientale. Per progetti di volume elevato, gli impianti di produzione devono dimostrare una rigorosa conformità agli standard di qualità verificati. Ningbo Yunhua Valve Co., Ltd. garantisce che le sue officine automatizzate di lavorazione di precisione e le linee di assemblaggio automatizzate operino secondo un rigoroso sistema di qualità per soddisfare queste rigorose aspettative.

Principali parametri di riferimento globali per il Valvola a sfera ad angolo retto in ottone includere:

ISO9001:2015 : certifica che le operazioni di progettazione, produzione e test della fabbrica mantengono la completa coerenza del processo e quadri di miglioramento continuo.

Approvazione CE : Certifica che le valvole sono conformi ai severi requisiti di sicurezza e prestazioni strutturali previsti dalle Direttive Europee sulle attrezzature a pressione.

Conformità RoHS e NSF : Garantisce che il contenuto di piombo all'interno della matrice di ottone sia rigorosamente limitato o completamente eliminato laddove si applicano norme sulla sicurezza dell'acqua potabile o del contatto con gli alimenti.

Tubazioni con vincoli di spazio

Nella moderna progettazione industriale, ridurre al minimo i requisiti di spazio è una componente vitale dell’ingegneria strutturale. Quando si instradano sistemi di tubazioni complessi all'interno di involucri compatti di macchinari industriali, le tradizionali valvole in linea combinate con raccordi per tubi individuali a 90 gradi spesso si rivelano troppo ingombranti. Il Valvola a sfera ad angolo retto in ottone risolve questa sfida consentendo agli ingegneri di effettuare una brusca virata di 90 gradi direttamente nel punto di controllo del fluido. Questa ottimizzazione del layout è molto apprezzata nei sistemi di filtraggio dell'olio, nelle attrezzature per la pulizia industriale e nelle linee dei fluidi dei veicoli commerciali, dove ogni millimetro di spazio è importante.

Sistemi HVAC e di riscaldamento dei fluidi

I sistemi commerciali di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) sottopongono i componenti idraulici a cicli incessanti di espansione e contrazione termica. A Valvola a sfera ad angolo retto in ottone viene spesso utilizzato come nodo di isolamento critico all'interno dei circuiti di bypass della caldaia, dei collettori di riscaldamento a pavimento radiante e delle linee del sistema di refrigerazione. L'elevata conduttività termica e la stabilità termica dell'ottone industriale consentono alla valvola di mantenere la forma strutturale in caso di fluttuazioni di temperatura costanti, prevenendo crepe o deformazioni associate a componenti metallici sintetici o di qualità inferiore.

Linee pneumatiche e idrauliche

Nei sistemi di assemblaggio di fabbriche automatizzate, le linee pneumatiche a media pressione e i circuiti di distribuzione dell'energia idraulica richiedono un'interruzione del flusso istantanea e sicura. La rapida azione di un quarto di giro del Valvola a sfera ad angolo retto in ottone offre capacità di spegnimento istantaneo. Ningbo Yunhua Valve Co., Ltd. utilizza una flotta avanzata nazionale e internazionale di macchine utensili CNC per garantire gli adattamenti con tolleranza stretta richiesti per i sistemi di aria compressa ad alta velocità. Le strette tolleranze di produzione impediscono alle molecole d'aria ad alta pressione di fuoriuscire attraverso le interfacce dello stelo o della filettatura, riducendo le costose perdite di aria compressa nei grandi impianti industriali.

Valori di pressione e temperatura

Quando si seleziona un modello specifico di Valvola a sfera ad angolo retto in ottone , i responsabili degli acquisti B2B devono analizzare attentamente la curva di valutazione pressione-temperatura del componente. I limiti strutturali della valvola sono definiti dalla pressione nominale (PN), che deve sempre superare la massima pressione di picco possibile all'interno del sistema di destinazione.

Il standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 Bar/circa 232 PSI) : Adatto per installazioni commerciali leggere, sistemi idrici domestici e linee di servizi a bassa pressione.

PN25 (25 Bar/circa 362 PSI) : Progettato per applicazioni industriali pesanti, torri di raffreddamento HVAC e linee pneumatiche di livello intermedio.

Limiti di tolleranza della temperatura : Le tipiche strutture in ottone di alta qualità funzionano in sicurezza all'interno di un intervallo di temperature che va da -20 gradi Celsius fino a 120 gradi Celsius. Il superamento di queste soglie termiche può degradare gli elementi di tenuta interni in PTFE, provocando trafilamenti interni tra le sedi.

Tipi di estremità della connessione

Per garantire una perfetta integrazione nell'infrastruttura meccanica globale, il Valvola a sfera ad angolo retto in ottone è progettato con più interfacce comuni standardizzate:

NPT (Conicità nazionale del tubo) : Utilizzato principalmente nelle reti industriali del Nord America, utilizzando una configurazione di filettatura conica che ottiene una tenuta alle interferenze se avvolto con nastro in PTFE o sigillante per filettature industriali.

BSP/ISO 228 (tubo standard britannico) : Ampiamente adottato nei mercati europei e asiatici. Queste filettature possono essere parallele (BSPP) o rastremate (BSPT) e le filettature parallele si basano su una rondella elastomerica o una guarnizione frontale per contenere il fluido pressurizzato.

Raccordi a compressione : Ideale per applicazioni in cui la saldatura sul campo o la maschiatura non sono pratiche. Questi raccordi consentono di fissare la valvola direttamente su tubazioni in rame, PEX o composite multistrato con strumenti manuali di base.

Test sulla catena di fornitura e sul controllo qualità

Mantenere una catena di fornitura ininterrotta di componenti privi di guasti è fondamentale per le infrastrutture di costruzione e produzione su larga scala. Ningbo Yunhua Valve Co., Ltd. garantisce una coerenza eccezionale mantenendo una capacità di produzione annua di 2 milioni di set di valvole e test di qualità interni al 100%.

Prima dell'a Valvola a sfera ad angolo retto in ottone lascia l'officina di collaudo, viene sottoposto ad un'ispezione pneumatica in due fasi. La prima fase sottopone il guscio della valvola a un controllo delle perdite con scoppio ad alta pressione per eliminare eventuali difetti strutturali di fusione o forgiatura. La seconda fase misura le prestazioni di tenuta della sede, applicando la pressione dell'aria strutturale contro il nucleo della sfera chiuso per confermare che non vi siano perdite di bolle. Questo livello di controllo di qualità riduce drasticamente le richieste di garanzia sul campo per i distributori all'ingrosso globali.

Guida alla coppia e all'allineamento

Una corretta installazione fisica è fondamentale per proteggere la funzionalità a lungo termine di a Valvola a sfera ad angolo retto in ottone . Quando si infilano le estremità del tubo nel corpo valvola, i tecnici devono utilizzare chiavi precise e calibrate sugli appositi piani esagonali previsti in prossimità del punto di ingresso della filettatura. L'applicazione di forza all'estremità opposta della valvola o attraverso il giunto del gruppo centrale principale può deformare il corpo della valvola, deformando l'allineamento interno delle sedi in PTFE e causando rigidità permanente durante il funzionamento manuale.

Inoltre, le tubazioni devono essere adeguatamente supportate e allineate strutturalmente prima dell'installazione. Forzare a Valvola a sfera ad angolo retto in ottone per collegare segmenti di tubo non corrispondenti o piegati introduce elevati momenti flettenti che sottopongono a sollecitazioni eccessive le estremità di connessione della valvola, portando potenzialmente a fessurazioni per corrosione da stress su periodi di servizio prolungati.

Manutenzione preventiva

Sebbene il Valvola a sfera ad angolo retto in ottone è intrinsecamente un componente a bassa manutenzione, l'implementazione di un programma di manutenzione preventiva di routine può raddoppiarne la durata operativa, in particolare nei sistemi di acqua dura o nei circuiti di gestione dei prodotti chimici. Con il passare del tempo, carbonato di calcio, minerali disciolti e ruggine particellare possono depositarsi nelle cavità inattive che circondano la sfera della valvola.

Se la valvola rimane ferma in posizione completamente aperta per mesi consecutivi, questi depositi minerali cristallini possono cristallizzarsi sulla superficie liscia della sfera. Quando la valvola viene finalmente azionata, questi depositi duri possono rigare le sedi morbide in PTFE, compromettendo permanentemente la capacità di tenuta della valvola. L'azionamento della valvola attraverso un ciclo completo di apertura e chiusura almeno una volta ogni trimestre spazza via questi accumuli superficiali localizzati e ridistribuisce il lubrificante interno attraverso le facce di tenuta.

Risoluzione dei problemi in linea

Se un operatore identifica fuoriuscita di fluido o formazione di umidità attorno allo stelo della leva di comando, spesso ciò indica che gli anelli di guarnizione interni dello stelo si sono stabilizzati o hanno subito una leggera usura a causa dei cicli ad alta frequenza. In un modo ben progettato Valvola a sfera ad angolo retto in ottone , questo problema può essere facilmente corretto senza rimuovere l'intera valvola dalla tubazione attiva. I tecnici stringono semplicemente di un quarto di giro il dado premiguarnizioni esterno situato sotto la leva della maniglia utilizzando strumenti manuali standard. Questa piccola regolazione ricomprime il manicotto interno della baderna in PTFE contro lo stelo, ripristinando una completa tenuta strutturale.

Qual è il vantaggio idraulico principale derivante dall'utilizzo di una valvola a sfera ad angolo retto in ottone rispetto a una valvola a sfera in linea standard con gomito a 90 gradi separato?

Rispondi : La progettazione integrata del Valvola a sfera ad angolo retto in ottone elimina un giunto filettato o saldato completo dal sistema del fluido. Ciò riduce drasticamente il coefficiente di attrito totale del fluido rispetto a una valvola in linea indipendente collegata a un brusco gomito del tubo. Il percorso interno aerodinamico del corpo valvola ad angolo retto riduce le turbolenze localizzate, riduce le perdite di carico complessive del sistema e fornisce un ingombro fisico molto più compatto per installazioni ristrette.

In che modo la composizione della lega (come l'ottone CW617N o DZR) influisce sulla durata di questa valvola in ambienti commerciali leggermente corrosivi?

Rispondi : L'ottone standard può soffrire di dezincificazione se esposto ad acqua aggressiva contenente alti livelli di cloro o anidride carbonica, un processo in cui lo zinco viene lisciviato dalla matrice della lega, lasciando un telaio in rame poroso e strutturalmente debole incline a trasudare. Selezionando un Valvola a sfera ad angolo retto in ottone forgiato in ottone resistente alla dezincificazione (DZR) o in lega CW617N garantisce la presenza di specifici inibitori metallurgici. Queste aggiunte di elementi bloccano saldamente gli atomi di zinco all'interno della struttura cristallina metallica, prevenendo la lisciviazione chimica e prolungando significativamente la vita operativa nelle reti idriche difficili.

Quali sono le caratteristiche specifiche della caduta di pressione associate a un percorso del flusso ad angolo retto?

Rispondi : Poiché il mezzo fluido deve cambiare direzione di 90 gradi all'interno del nucleo della valvola, la caduta di pressione attraverso a Valvola a sfera ad angolo retto in ottone è leggermente superiore a quello di una valvola a sfera in linea diritta a passaggio completo. Tuttavia, è significativamente inferiore alla caduta di pressione combinata di una valvola in linea standard abbinata a un raccordo a gomito per tubo a gomito convenzionale. Il percorso del flusso interno è ottimizzato dai produttori per ridurre al minimo la resistenza del fluido e mantenere una portata volumetrica stabile.

È possibile utilizzare una valvola a sfera ad angolo retto in ottone per la strozzatura o la regolazione del flusso oppure esclusivamente a scopo di intercettazione?

Rispondi : Le valvole a sfera sono fondamentalmente progettate per un isolamento completo (servizio on/off). Utilizzando una norma Valvola a sfera ad angolo retto in ottone per la strozzatura continua, dove la valvola viene lasciata parzialmente aperta, espone il bordo esposto delle sedi interne in PTFE al taglio del fluido ad alta velocità e a pressioni localizzate concentrate. Ciò può erodere rapidamente le superfici di tenuta e provocare una grave cavitazione, con conseguenti perdite a valle quando la valvola viene successivamente completamente chiusa.

Quali certificazioni internazionali deve fornire uno stabilimento produttivo per i sistemi di acqua potabile senza piombo?

Rispondi : Per i sistemi idraulici che forniscono acqua potabile potabile, le normative sugli appalti richiedono in genere le certificazioni NSF/ANSI 61 o NSF 372, che verificano che il contenuto di piombo all'interno dei componenti bagnati sia inferiore alla soglia obbligatoria dello 0,25%. Strutture come Ningbo Yunhua Valve Co., Ltd. mantengono flussi di lavoro avanzati di test sui materiali per verificare che i cicli specializzati di ottone senza o a basso contenuto di piombo soddisfino questi rigorosi criteri sanitari e ambientali.

Come si comportano le sedi standard in PTFE in condizioni di cicli termici continui nelle applicazioni HVAC commerciali?

Rispondi : Il PTFE vergine possiede un eccezionale intervallo di temperature operative, che gli consente di gestire facilmente le fluttuazioni dei fluidi tra -20 gradi Celsius e 120 gradi Celsius. La sua naturale elasticità gli consente di deformarsi leggermente sotto le pressioni di dilatazione termica e di ritornare al suo profilo originale quando il sistema si raffredda. Per i circuiti di cicli termici ad alta frequenza estrema, l'utilizzo di PTFE rinforzato o riempito di carbonio fornisce una stabilità dimensionale ancora maggiore e previene lo scorrimento del materiale durante le operazioni a lungo termine.

Qual è la differenza tra uno stelo a prova di esplosione e uno stelo standard nelle installazioni ad alta pressione?

Rispondi : È stato progettato uno stelo a prova di esplosione con una flangia di spalla interna integrata che si inserisce dall'interno del guscio del corpo valvola. Nelle applicazioni ad alta pressione, la forza del fluido interno spinge lo stelo verso l'alto contro questo spallamento di sicurezza, rendendo fisicamente impossibile l'espulsione dello stelo dal corpo della valvola durante il funzionamento o in caso di picchi di picchi estremi. Al contrario, gli steli inferiori con assemblaggio esterno si basano rigorosamente su un dado di fissaggio superiore, introducendo un rischio di guasto catastrofico se i componenti di fissaggio cedono sotto pressione.

In che modo una fabbrica effettua test di tenuta al 100% per spedizioni all'ingrosso di volumi elevati?

Rispondi : Per gestire cicli di produzione di grandi dimensioni garantendo al tempo stesso una qualità priva di difetti, gli impianti automatizzati installano stazioni di prova pneumatiche specializzate proprio alla fine della sequenza di assemblaggio. Aziende come Ningbo Yunhua Valve Co., Ltd., che ha una capacità annua di 2 milioni di set di valvole, immergono le valvole assemblate o utilizzano sistemi automatizzati di decadimento della pressione differenziale dell'aria. Questi sensori controllati da computer segnalano istantaneamente anche una frazione di millibar di perdita di pressione, isolando automaticamente eventuali valvole difettose prima dell'imballaggio e della spedizione.

Quali sono i segni di cavitazione all'interno di una valvola del fluido direzionale a 90 gradi e come è possibile prevenirla?

Rispondi : La cavitazione si verifica quando la pressione localizzata del fluido scende al di sotto della pressione di vapore del liquido, creando minuscole bolle di vapore che collassano violentemente quando entrano in aree di pressione più elevata. Questo collasso genera minuscole onde d'urto che suonano come ghiaia che scorre attraverso la conduttura. Nel corso del tempo, la cavitazione può causare gravi vaiolature sulla sfera di ottone e sulle pareti interne. È possibile prevenirlo evitando velocità di flusso eccessive, garantendo che la pressione in ingresso rimanga sufficiente e selezionando una porta completa Valvola a sfera ad angolo retto in ottone per evitare forti cadute di pressione interne.

Quale tipo di connessione (filettatura NPT o ISO 228) fornisce una migliore stabilità strutturale per i macchinari pneumatici industriali per carichi pesanti?

Rispondi : Entrambi i design della filettatura offrono un'eccellente resistenza meccanica se lavorati correttamente. Le filettature NPT presentano un profilo conico che blocca insieme le filettature accoppiate per formare una tenuta strutturale altamente rigida lungo l'intera lunghezza del giunto, che aiuta a resistere alle vibrazioni meccaniche comuni nei macchinari industriali pesanti. Le filettature ISO 228 sono parallele e si basano su una faccia di tenuta piatta o una rondella alla base della connessione filettata, che facilita il montaggio e lo smontaggio più rapidi durante la manutenzione della macchina mantenendo un'integrità coerente del giunto.
