Connettore del tubo Produttori

Nelle moderne reti di fluidi industriali e nei sistemi pneumatici, l'efficienza della trasmissione del mezzo determina direttamente la stabilità operativa dell'intera linea di produzione. Essendo un componente critico che collega tubazioni, valvole e apparecchiature terminali, il connettore del tubo ha la duplice responsabilità di guida dei fluidi e di contenimento della pressione. Dalle linee idrauliche ad alta pressione nella produzione automatizzata ai complessi sistemi di controllo dei fluidi nei processi chimici e nelle reti di approvvigionamento idrico commerciale, qualsiasi piccolo guasto di connessione può provocare perdite catastrofiche di pressione del sistema, perdite medie o costosi tempi di fermo non pianificati.

Per i responsabili degli approvvigionamenti globali, l'approvvigionamento di un solido connettore del tubo non è semplicemente una decisione di acquisto di componenti, ma una misura strategica per controllare il costo totale di proprietà ed eliminare i rischi per la sicurezza industriale. I componenti di connessione ad alte prestazioni devono dimostrare un'eccezionale resistenza meccanica, un'integrità di tenuta affidabile e una precisa compatibilità strutturale in condizioni operative severe come pulsazioni continue di pressione, cicli termici e ambienti corrosivi.

Per soddisfare questi esigenti requisiti commerciali e tecnici, Ningbo Yunhua Valve Co., Ltd. sfrutta la sua profonda esperienza tecnica e le sue capacità produttive complete per fornire soluzioni di connessione ad alta precisione per la fornitura di gas, fluidi e acqua per le catene di fornitura industriali globali. Situata in una struttura all'avanguardia di 20.000 metri quadrati, l'azienda integra ricerca e sviluppo avanzati con officine professionali di lavorazione di precisione completamente automatizzate, linee di assemblaggio standardizzate e ambienti di test rigorosi. Questa base industriale consente la produzione di massa stabile di accessori hardware e componenti di controllo dei fluidi di alta qualità che si integrano perfettamente in progetti ingegneristici internazionali di alto livello.

Nel commercio industriale internazionale, bilanciare la standardizzazione con la personalizzazione è una sfida fondamentale per la progettazione di reti di fluidi. Le configurazioni standardizzate garantiscono una rapida intercambiabilità dei componenti attraverso le catene di fornitura globali, mentre i progetti strutturali altamente personalizzati dei produttori di apparecchiature originali e dei produttori di progetti originali sono necessari per affrontare involucri meccanici specifici, picchi di pressione estremi o caratteristiche non comuni dei mezzi. Supportata da un team di gestione professionale e da un decennio di coltivazione specializzata nel settore, Ningbo Yunhua Valve Co., Ltd. offre una capacità di produzione annuale di 10 milioni di set di accessori hardware e 2 milioni di set di valvole. Questa enorme capacità garantisce che, sia che un progetto richieda lotti su larga scala di specifiche internazionali standard o componenti di connessione personalizzati altamente specializzati, la catena di fornitura rimanga resiliente, puntuale e pienamente conforme ai rigorosi parametri di qualità.

Per illustrare chiaramente i limiti operativi e l'idoneità applicativa dei diversi sistemi di connessione, la tabella seguente fornisce un confronto completo dei connettori per fluidi commerciali standard attraverso parametri ingegneristici critici:

Parametri prestazionali principali dei connettori per fluidi commerciali

L'architettura strutturale e la composizione materiale di a connettore del tubo dettare i suoi limiti operativi, l'integrità strutturale e l'affidabilità a lungo termine all'interno di una rete di distribuzione di fluidi o gas. Per garantire prestazioni a zero perdite in condizioni di stress termico e meccanico variabile, gli approvvigionamenti industriali devono allineare la classificazione meccanica del connettore con le specifiche esigenze fisiche dell'applicazione del supporto.

Classificazione per composizione del materiale

Acciaio inossidabile (grado 304/316): Progettato per ambienti altamente corrosivi, linee di lavorazione chimica e reti di fluidi ad alta pressione. L'acciaio inossidabile di grado 316 contiene molibdeno, che fornisce un'eccezionale resistenza alla vaiolatura e allo stress cracking indotto dal cloruro.

Ottone (H59/H62): Lo standard industriale per i sistemi di approvvigionamento idrico a pressione medio-bassa, distribuzione del gas e strumentazione pneumatica. L'ottone offre eccellente lavorabilità, resistenza naturale alle scintille e stabilità strutturale affidabile in condizioni di moderate fluttuazioni termiche.

Acciaio al carbonio (zincato): Utilizzato principalmente in linee idrauliche per carichi pesanti dove è obbligatoria un'elevata resistenza alla trazione. La superficie è trattata con trattamento elettrozincato o zinco-nichel per mitigare l'ossidazione atmosferica.

Per garantire che queste diverse strutture di materiali funzionino perfettamente in condizioni reali, Ningbo Yunhua Valve Co., Ltd. utilizza un'officina di lavorazione di precisione avanzata e completamente automatizzata dotata di macchine utensili CNC nazionali e internazionali ad alte prestazioni. Questo rigoroso ambiente di produzione garantisce uno spessore preciso delle pareti, una rigorosa uniformità dimensionale e tolleranze esatte dei materiali su tutti gli accessori hardware, garantendo che ogni componente in ottone o acciaio soddisfi rigide specifiche tecniche.

Categorizzazione per tipo di connessione e interfaccia meccanica

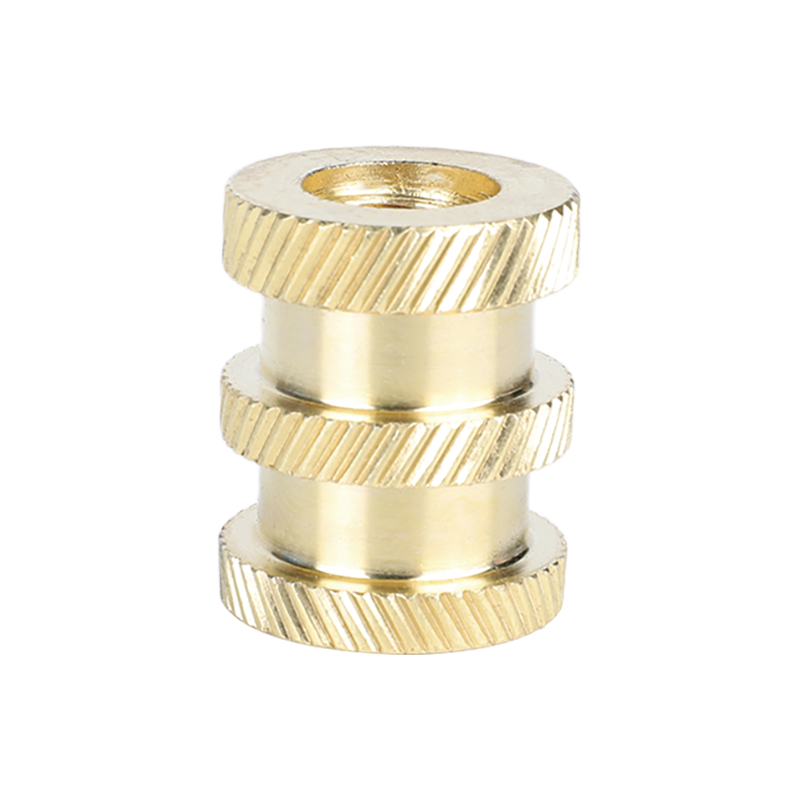

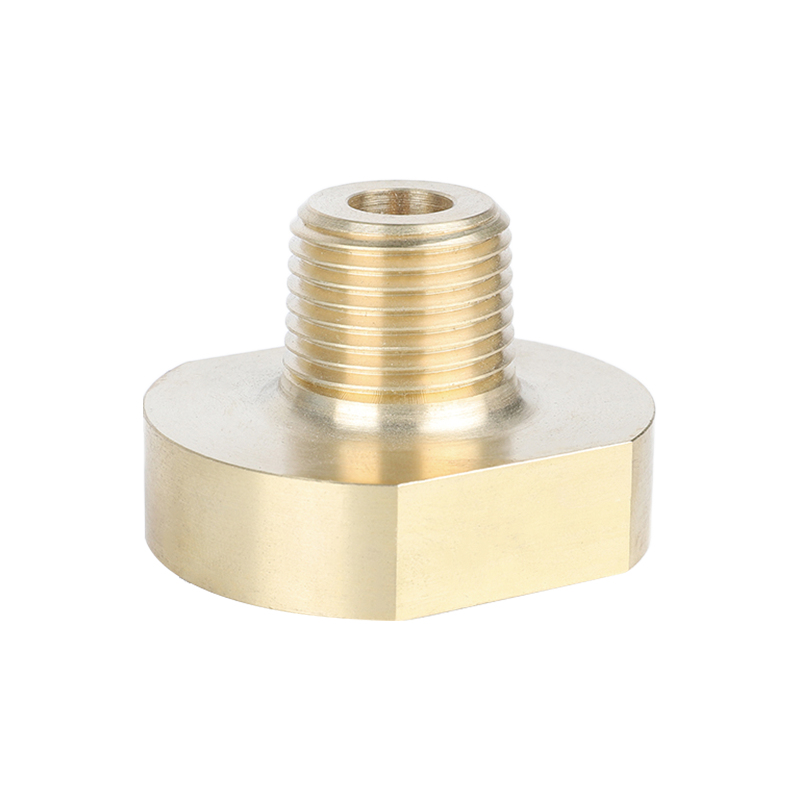

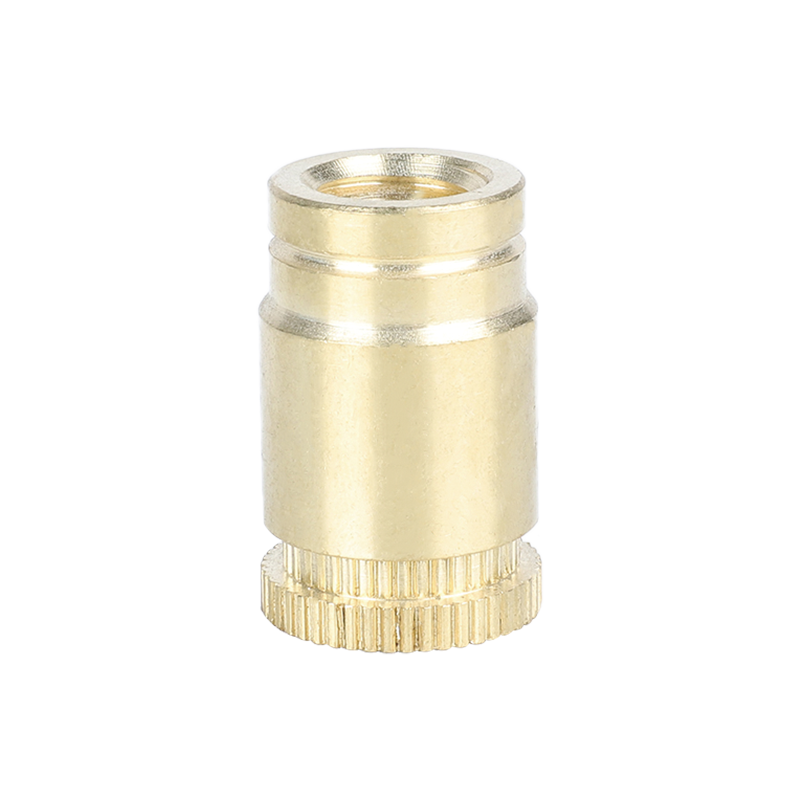

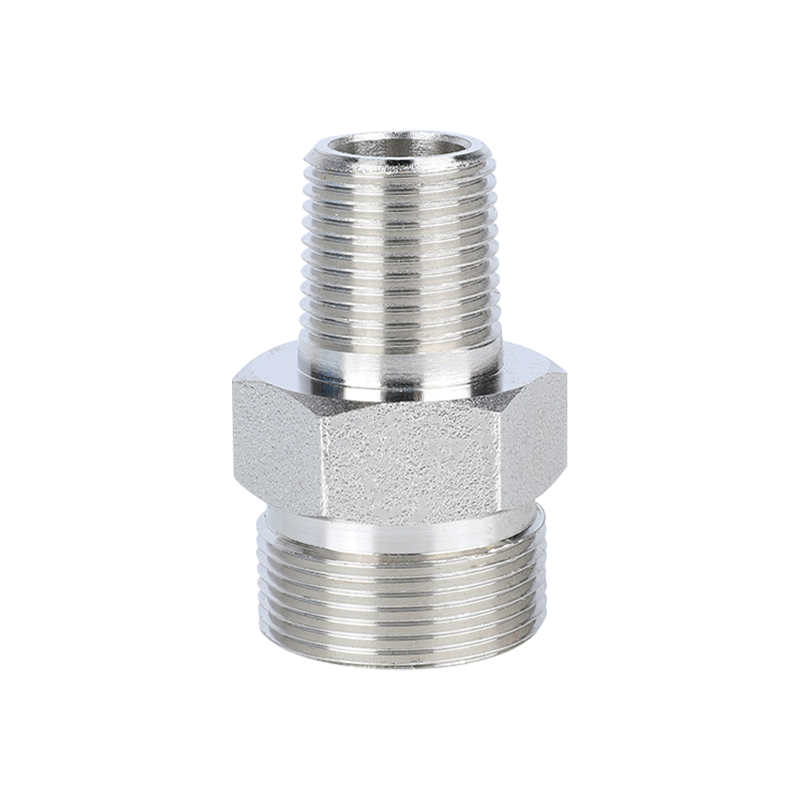

Configurazioni filettate: Questi si basano sull'impegno meccanico della filettatura per fissare il giunto del fluido. Le filettature coniche (come NPT e BSPT) ottengono una tenuta incuneando insieme le filettature accoppiate, richiedendo un sigillante secondario. Le filettature parallele (come BSPP e metriche) mantengono un diametro costante e si affidano interamente a un anello di tenuta o guarnizione indipendente per impedire la fuoriuscita del fluido.

Giunti a sgancio rapido e Camlock: Progettato per ambienti operativi che richiedono frequenti operazioni di montaggio e smontaggio. Questi meccanismi utilizzano camme di bloccaggio o cuscinetti a sfera caricati a molla per fissare il connettore del tubo istantaneamente senza l'ausilio di strumenti manuali, rendendoli ideali per stazioni di trasferimento di fluidi e linee di produzione automatizzate.

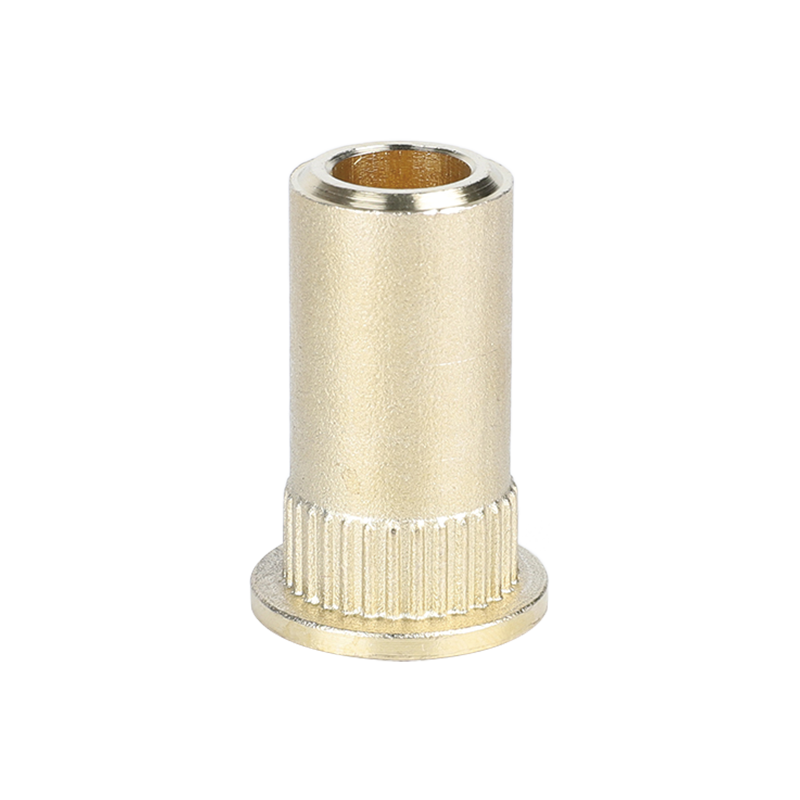

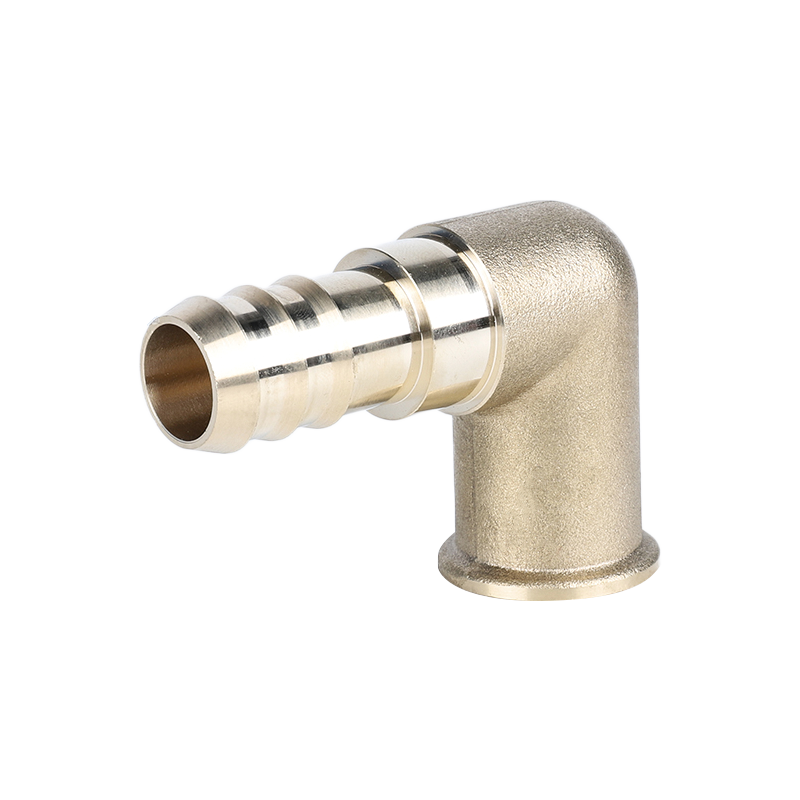

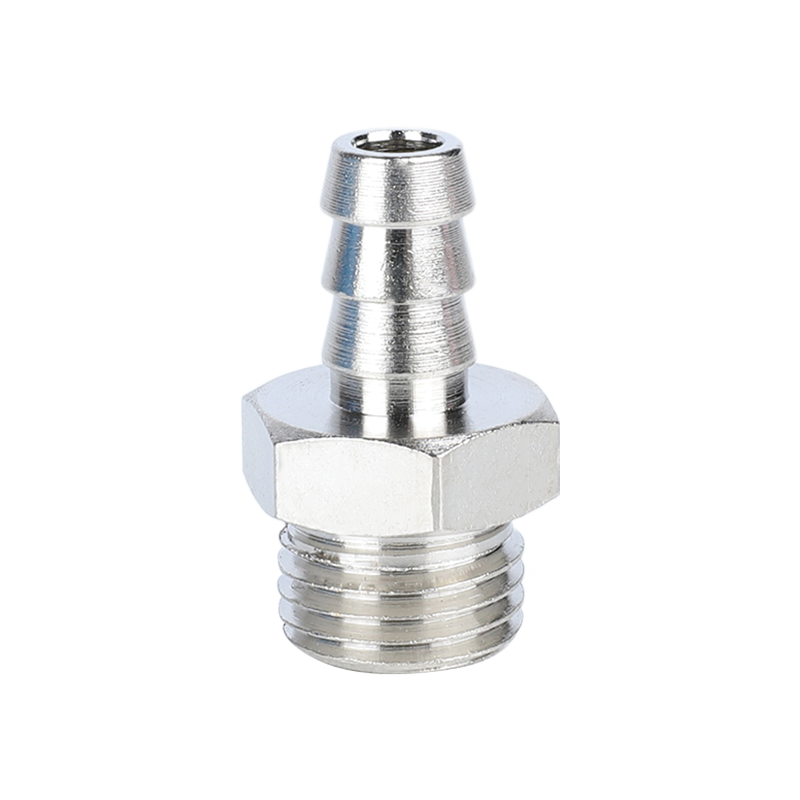

Raccordi con perline e perline: Ottimizzato per tubi flessibili a bassa pressione. Le creste o le punte rialzate afferrano il rivestimento interno del tubo flessibile, che viene poi fissato esternamente utilizzando un morsetto o una ghiera per evitare scivolamenti sotto pressione.

Meccanismi di tenuta e tecnologia di prevenzione delle perdite

L'interfaccia di tenuta interna è il fattore più critico nel garantire configurazioni a perdita zero. A seconda dell'involucro meccanico e della natura del fluido o del gas, vengono utilizzati tre metodi principali:

Tenute frontali O-Ring (ORFS): Presenta un anello elastomerico sintetico alloggiato in una scanalatura lavorata. Una volta serrato, l'anello si comprime contro una superficie piana di accoppiamento, garantendo la massima protezione dalle perdite in condizioni di vibrazioni elevate.

Tenute coniche metallo-metallo: Utilizza coni corrispondenti lavorati con precisione (come JIC a 37 gradi o SAE a 45 gradi). La forza meccanica del dado di fissaggio deforma leggermente le superfici metalliche per creare una tenuta permanente ad alta pressione senza componenti elastomerici.

Guarnizioni Piane: Utilizzato principalmente in disposizioni con filettatura parallela in cui una rondella elastomerica o in rame morbido viene compressa tra la spalla del connettore del tubo e il porto di accoppiamento.

Sfruttando le sue apparecchiature professionali di assemblaggio e collaudo automatizzate, Ningbo Yunhua Valve Co., Ltd. sottopone i suoi componenti di controllo dei fluidi a flussi di lavoro esaustivi di test di pressione e tenuta. Questa verifica ad alta precisione garantisce che le sedi di tenuta interne, i profili filettati e le dimensioni di accoppiamento di ogni valvola e accessorio hardware siano esenti da difetti strutturali, mantenendo l'integrità completa del sistema.

Confronto ingegneristico dei materiali strutturali dei connettori dei tubi flessibili

Per garantire che a connettore del tubo può resistere alle condizioni fisiche volatili della trasmissione di potenza dei fluidi, degli impianti idraulici e dell'erogazione del gas, deve essere progettato e prodotto secondo rigorose specifiche tecniche. La standardizzazione delle tolleranze meccaniche, delle soglie di pressione e dei limiti di temperatura garantisce che i componenti installati su diverse reti di servizi e gruppi meccanici raggiungano prestazioni costanti e affidabili.

Valori di pressione e limiti di temperatura

Ogni connettore del tubo è valutato con limiti meccanici specifici che ne regolano l'implementazione sicura:

Pressione di esercizio: La pressione continua massima che il connettore può gestire in sicurezza durante il funzionamento di routine senza affaticamento del materiale o deformazione della guarnizione.

Pressione di scoppio: Il limite fisico ultimo al quale il connettore fallisce strutturalmente. Per la sicurezza industriale e dei servizi pubblici, le linee guida ingegneristiche impongono un fattore di sicurezza (tipicamente 3 a 1 o 4 a 1) tra la pressione di scoppio e la pressione di esercizio per far fronte a picchi idraulici improvvisi.

Espansione e contrazione termica: Gli spostamenti dinamici della temperatura del fluido o dell'ambiente alterano le dimensioni fisiche sia della lega del connettore che delle sue guarnizioni elastomeriche interne. Se un componente funziona al di fuori dell'intervallo termico nominale, può verificarsi un allentamento della filettatura o un indurimento prematuro della guarnizione, con conseguente guasto del sistema.

Standard internazionali di conformità e certificazione di qualità

L'adesione ai quadri standardizzati internazionali garantisce che le misurazioni dimensionali, la purezza dei materiali e le metriche di sicurezza siano mantenute uniformemente in tutti i cicli di produzione.

Integrazione ISO 9001: Questo quadro impone una gestione sistematica della qualità in ogni fase della produzione, dall'ispezione delle materie prime alla lavorazione automatizzata fino alla verifica del prodotto finale.

Standard CE e GS: Indicatori di certificazione che dimostrano che gli accessori hardware e i componenti di controllo dei fluidi aderiscono a rigorose direttive sulla sicurezza meccanica, stabilità strutturale e sicurezza operativa.

SAE/DIN/Standard dimensionali: Specifiche che dettano la geometria precisa della filettatura, il passo, l'angolo e lo spessore delle pareti per i componenti dei fluidi idraulici e pneumatici, garantendo la compatibilità hardware multipiattaforma.

Ningbo Yunhua Valve Co., Ltd. ha creato un'officina di lavorazione meccanica di precisione professionale e completamente automatizzata, una catena di montaggio integrata e un laboratorio di test dedicato per garantire che ogni componente prodotto sia perfettamente allineato con questi rigorosi parametri. Supportata da una capacità produttiva annua di 2 milioni di set di valvole e 10 milioni di set di accessori hardware, l'azienda utilizza avanzate macchine utensili CNC nazionali e internazionali insieme ad apparecchiature specializzate per test automatizzati. Questa solida infrastruttura garantisce che ciascuno connettore del tubo mostra una perfetta conformità della filettatura e soddisfa tutti gli standard internazionali di sicurezza e qualità.

Certificazione e Tracciabilità dei Materiali

Le reti di fluidi ad alta integrità richiedono una trasparenza dei materiali verificata. I rapporti sui test di produzione e la tracciabilità fisica dei materiali confermano la composizione chimica (come le percentuali esatte di cromo, nichel o rame) e le caratteristiche meccaniche delle leghe grezze. Questa rigorosa supervisione garantisce che i componenti destinati ai sistemi di approvvigionamento idrico o di gas ad alto stress non si guastino prematuramente a causa di vuoti strutturali interni o di una miscelazione errata delle leghe.

Parametri meccanici e di conformità per classe di pressione

Selezionando l'appropriato connettore del tubo richiede una valutazione metodica delle variabili fisiche, chimiche e meccaniche presenti all'interno di una rete di distribuzione di fluidi o gas. I team di progettazione devono evitare congetture generalizzate e fare affidamento invece su parametri tecnici precisi per prevenire guasti prematuri dei componenti, contaminazione ambientale o cadute di pressione del sistema.

Il Metodo STAMP per l'Abbinamento Tecnico

Un quadro universalmente riconosciuto per la valutazione dei requisiti di connessione dei fluidi è il metodo STAMP. Questo processo sistematico garantisce che ogni variabile operativa venga presa in considerazione prima della distribuzione di un componente:

Dimensioni: I responsabili tecnici devono misurare accuratamente il diametro interno ed esterno del tubo flessibile, insieme al passo preciso della filettatura e all'angolo della porta di accoppiamento. Un dimensionamento errato crea restrizioni di flusso localizzate, movimento turbolento del fluido e differenziali di pressione estremi attraverso il flusso connettore del tubo interfaccia.

Temperatura: Ciò comporta due variabili distinte: la temperatura del mezzo interno e la temperatura ambiente dell'ambiente esterno. L'esposizione continua a condizioni termiche estreme può degradare le guarnizioni elastomeriche interne o causare un'espansione termica differenziale tra metalli diversi, compromettendo la connessione.

Applicazione: L'ambiente strutturale determina le esigenze meccaniche poste sul giunto. I progettisti devono tenere conto dello spazio di instradamento esterno, dei continui spostamenti meccanici dell'instradamento, delle vibrazioni del sistema e della potenziale esposizione agli impatti ambientali o alle superfici abrasive.

Materiale: La lega metallica e la composizione chimica degli anelli di tenuta interni devono essere pienamente compatibili con il fluido o gas trasportato. L'incompatibilità dei materiali può portare a una rapida ossidazione interna, alla tensocorrosione o al degrado chimico dell'elastomero.

Pressione: Il sistema deve essere valutato in base ai picchi di pressione potenziali massimi, non solo alla pressione di esercizio di base. Il componente scelto deve presentare un margine di sicurezza della pressione di scoppio sufficiente per resistere a onde d'urto idrauliche o impulsi pneumatici imprevisti.

Gestione dei costi di integrazione del sistema

Valutare a connettore del tubo richiede la valutazione dei requisiti di affidabilità e manutenzione a lungo termine insieme al costo iniziale. Un componente di qualità inferiore può portare rapidamente a costi più elevati a causa di frequenti perdite di fluido, arresti imprevisti per manutenzione e usura prematura delle valvole circostanti o degli accessori hardware. Investire in hardware lavorato con precisione garantisce intervalli di manutenzione prolungati, cicli di usura prevedibili e una manutenzione semplificata del sistema.

Per supportare applicazioni ingegneristiche impegnative, Ningbo Yunhua Valve Co., Ltd. applica oltre dieci anni di esperienza nel settore specializzato e sistemi di gestione raffinati all'intera linea di produzione. Gestendo una struttura di 20.000 metri quadrati con avanzate macchine utensili CNC nazionali e internazionali, l'azienda mantiene un'assoluta coerenza tra cicli di produzione di grandi volumi. Questa rigorosa precisione garantisce che ogni valvola e accessorio hardware si adatti perfettamente, aiutando i team tecnici a eliminare gli errori di installazione e a mantenere stabili le prestazioni del sistema.

Matrice di selezione tecnica basata sulle caratteristiche dei media

La navigazione tra parametri tecnici, materiali strutturali e configurazioni meccaniche delle reti di distribuzione dei fluidi richiede una comprensione precisa delle specifiche dei componenti. Di seguito è riportata una raccolta di domande tecniche critiche, approfondimenti tecnici e considerazioni sulle prestazioni principali per ottimizzare l'integrazione del sistema.

Quali sono gli indicatori principali di un connettore per tubi industriali di alta qualità?

Un componente fluido di prima qualità è definito da precise tolleranze della filettatura (conformi a rigorosi standard internazionali), materie prime di alta qualità con proprietà chimiche documentate, spessore uniforme delle pareti per resistere a picchi di pressione estremi e trattamenti superficiali impeccabili (come passivazione chimica o galvanica) per resistere all'ossidazione atmosferica e alla vaiolatura.

In che modo il tipo di filettatura (NPT rispetto a BSP) influisce sull'installazione e sulle prestazioni di tenuta di un connettore per tubo?

Le filettature NPT (National Pipe Tapered) sono progettate con un angolo di filettatura di 60 gradi e sigillano tramite interferenza meccanica, incastrando insieme le filettature accoppiate, il che richiede un sigillante per filettature o un nastro di Teflon per riempire gli spazi microscopici. Al contrario, le filettature BSPP (British Standard Pipe Parallel) presentano un angolo di 55 gradi e mantengono un diametro costante, facendo affidamento interamente su un O-ring elastomerico secondario o su una rondella incollata compressa contro una spalla piatta per formare una barriera permanente ai fluidi. La miscelazione di questi profili di filettatura causerà filettatura incrociata, sfilacciamento del filo e perdite immediate del sistema.

Perché l'acciaio inossidabile è preferito all'ottone per le reti di trasporto di fluidi e gas per carichi pesanti?

L'acciaio inossidabile offre una resistenza alla trazione e una durezza strutturale di gran lunga superiori, consentendogli di gestire pressioni di esercizio significativamente più elevate e resistere a soluzioni chimiche aggressive o temperature estreme senza subire il degrado del materiale. Sebbene l’ottone sia altamente conveniente, facilmente lavorabile e perfettamente adatto per l’approvvigionamento idrico residenziale o commerciale standard e per le infrastrutture pneumatiche, non può eguagliare la longevità meccanica dell’acciaio inossidabile in condizioni di stress fisico elevato o condizioni abrasive.

Quali sono le cause principali dello scarico del connettore del tubo e come è possibile prevenirlo?

Gli scarichi si verificano generalmente quando le pressioni del sistema superano i limiti massimi di esercizio nominali, quando picchi di pressione estremi viaggiano incontrollati attraverso le linee, quando tubi e raccordi di dimensioni non corrispondenti vengono accoppiati insieme o quando i manicotti di crimpatura e i morsetti di ritenzione vengono applicati in modo improprio. La prevenzione richiede una meticolosa selezione ingegneristica utilizzando metodi di abbinamento strutturati, implementando adeguate valvole di sicurezza limitatrici della pressione e utilizzando componenti prodotti secondo severi controlli di tolleranza dimensionale.

Quali certificazioni di qualità dovrebbero verificare i responsabili tecnici durante l'ispezione degli accessori hardware dei fluidi?

La conformità tecnica richiede che gli impianti di produzione operino secondo quadri di gestione della qualità completi come ISO 9001. Per gli assemblaggi di impianti idraulici, gas e macchinari critici per la sicurezza, i prodotti devono possedere certificazioni CE e GS valide, che verificano che la progettazione meccanica, le capacità di carico e i test strutturali soddisfino le direttive di sicurezza internazionali.

In che modo il tipo di filettatura (NPT rispetto a BSP) influisce sull'installazione e sulle prestazioni di tenuta di un connettore per tubo?

Le filettature NPT (National Pipe Tapered) sono progettate con un angolo di filettatura di 60 gradi e sigillano tramite interferenza meccanica, incastrando insieme le filettature accoppiate, il che richiede un sigillante per filettature o un nastro di Teflon per riempire gli spazi microscopici. Al contrario, le filettature BSPP (British Standard Pipe Parallel) presentano un angolo di 55 gradi e mantengono un diametro costante, facendo affidamento interamente su un O-ring elastomerico secondario o su una rondella incollata compressa contro una spalla piatta per formare una barriera permanente ai fluidi. La miscelazione di questi profili di filettatura causerà filettatura incrociata, sfilacciamento del filo e perdite immediate del sistema.

Perché l'acciaio inossidabile è preferito all'ottone per le reti di trasporto di fluidi e gas per carichi pesanti?

L'acciaio inossidabile offre una resistenza alla trazione e una durezza strutturale di gran lunga superiori, consentendogli di gestire pressioni di esercizio significativamente più elevate e resistere a soluzioni chimiche aggressive o temperature estreme senza subire il degrado del materiale. Sebbene l’ottone sia altamente conveniente, facilmente lavorabile e perfettamente adatto per l’approvvigionamento idrico residenziale o commerciale standard e per le infrastrutture pneumatiche, non può eguagliare la longevità meccanica dell’acciaio inossidabile in condizioni di stress fisico elevato o condizioni abrasive.

Quali sono le cause principali dello scarico del connettore del tubo e come è possibile prevenirlo?

Gli scarichi si verificano generalmente quando le pressioni del sistema superano i limiti massimi di esercizio nominali, quando picchi di pressione estremi viaggiano incontrollati attraverso le linee, quando tubi e raccordi di dimensioni non corrispondenti vengono accoppiati insieme o quando i manicotti di crimpatura e i morsetti di ritenzione vengono applicati in modo improprio. La prevenzione richiede una meticolosa selezione ingegneristica utilizzando metodi di abbinamento strutturati, implementando adeguate valvole di sicurezza limitatrici della pressione e utilizzando componenti prodotti secondo severi controlli di tolleranza dimensionale.

Quali certificazioni di qualità dovrebbero verificare i responsabili tecnici durante l'ispezione degli accessori hardware dei fluidi?

La conformità tecnica richiede che gli impianti di produzione operino secondo quadri di gestione della qualità completi come ISO 9001. Per gli assemblaggi di impianti idraulici, gas e macchinari critici per la sicurezza, i prodotti devono possedere certificazioni CE e GS valide, che verificano che la progettazione meccanica, le capacità di carico e i test strutturali soddisfino le direttive di sicurezza internazionali.

In che modo le vibrazioni dinamiche e lo stress strutturale influiscono sulla longevità del connettore del tubo nel tempo?

Le continue vibrazioni meccaniche provenienti dalle pompe circostanti, dai motori o dalle pulsazioni idrauliche inducono l'affaticamento del materiale, che può allentare lentamente i giunti filettati o accelerare la rottura per corrosione da stress lungo la spalla del raccordo. Nei sistemi ad alte vibrazioni, gli ingegneri dovrebbero implementare connettori con guarnizioni facciali O-ring specializzate (ORFS), utilizzare connessioni a flangia divisa o integrare giunti girevoli progettati per assorbire lo stress meccanico multidirezionale.

Qual è il significato del test in nebbia salina per i rivestimenti superficiali dei connettori dei tubi metallici?

Il test in nebbia salina (come il protocollo ASTM B117) è un test di corrosione accelerata standardizzato utilizzato per valutare la capacità protettiva dei rivestimenti superficiali e degli strati di passivazione. Una valutazione più elevata, ad esempio una resistenza di 72 ore prima della comparsa della ruggine bianca o di 120 ore prima della ruggine rossa, è direttamente correlata a una durata operativa estesa quando l'accessorio hardware viene utilizzato in ambienti difficili, umidi o marini.

È possibile utilizzare in sicurezza un connettore progettato per linee idrauliche ad alta pressione nei gruppi pneumatici?

Sebbene l'hardware idraulico sia costruito per gestire pressioni meccaniche estreme, non è consigliabile utilizzare i componenti in modo intercambiabile senza verifica. Le configurazioni idrauliche sono ottimizzate per la ritenzione di fluidi spessi e le tenute a contatto metallo-metallo, mentre i sistemi pneumatici funzionano con gas a bassa viscosità che richiedono guarnizioni a labbro elastomeriche altamente flessibili e a basso attrito o artigli di inserimento specializzati per impedire la migrazione di minuscole molecole di gas.

Con quale frequenza devono essere sottoposte a manutenzione e ispezioni diagnostiche le connessioni della rete dei fluidi?

Gli intervalli di ispezione dipendono fortemente dall'intensità operativa del sistema. Le linee del gas ad alta pressione, alta temperatura o a servizio continuo richiedono controlli visivi mensili per la fuoriuscita di umidità, il ritiro del filo o l'ossidazione della superficie strutturale. Test diagnostici completi della pressione e sostituzioni proattive delle guarnizioni dovrebbero essere eseguiti in completo allineamento con i cicli di arresto programmati per manutenzione preventiva della struttura.

In che modo l'automazione avanzata della fabbrica riduce al minimo la variazione dimensionale dell'hardware di connessione prodotto in serie?

La sostituzione della lavorazione manuale con una produzione di precisione completamente automatizzata elimina l’errore umano dalle equazioni di lavorazione e assemblaggio. I macchinari CNC automatizzati tagliano i contorni con ripetibilità a livello di micron, mentre i sensori ottici e di pressione integrati segnalano e rifiutano istantaneamente qualsiasi parte che si discosti dalle specifiche tecniche. Questa coerenza assoluta garantisce che ogni singolo componente si integri perfettamente negli assiemi di tubazioni standard.
