Valvola a sfera con serratura in ottone Produttori

Nel controllo dei fluidi industriali e nei sistemi idraulici commerciali, garantire che una valvola rimanga nella posizione prevista, completamente aperta o completamente chiusa, è fondamentale per la conformità alla sicurezza e la prevenzione degli incidenti. Sebbene le valvole a sfera in ottone standard offrano una funzionalità di chiusura affidabile, le loro maniglie di azionamento liberamente girevoli comportano il rischio di funzionamento non autorizzato o movimento accidentale a causa delle vibrazioni. La valvola a sfera in ottone con serratura incorpora una funzione di blocco fisico ingegnerizzata, elevando il controllo operativo a un nuovo livello di sicurezza.

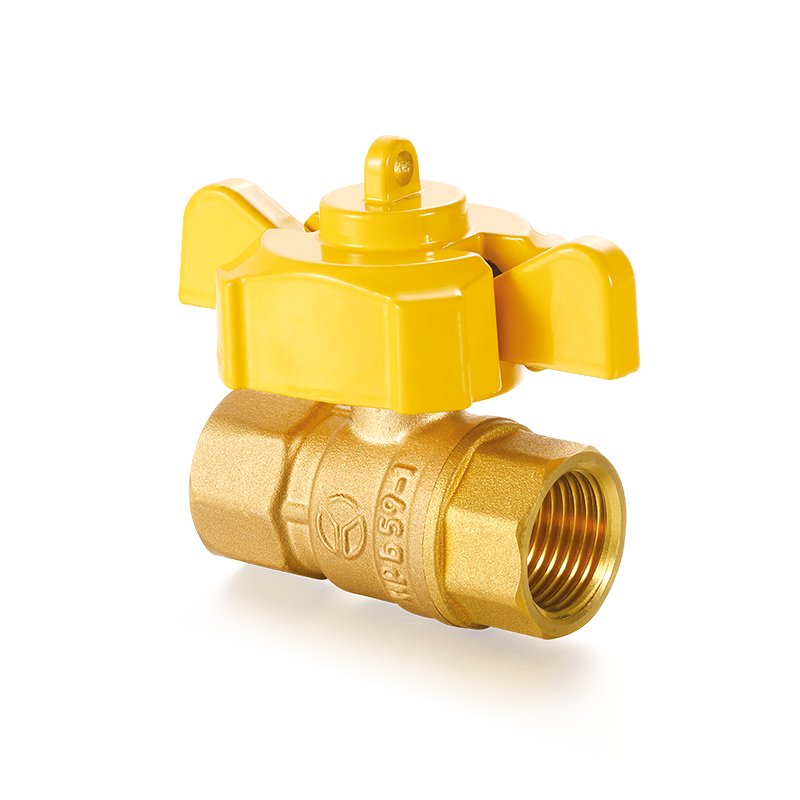

La caratteristica distintiva di questa valvola risiede nella sua maniglia modificata e nella struttura dello stelo. A differenza di una maniglia standard a rotazione libera, la valvola a sfera in ottone con serratura integra una chiusura o linguetta per lucchetto nella base della maniglia o nella maniglia stessa. Questa cerniera presenta uno o più fori di bloccaggio. Quando la valvola è posizionata esattamente nella posizione completamente “chiusa” (maniglia perpendicolare al tubo, 0°) o completamente “aperta” (maniglia parallela al tubo, 90°), il foro di bloccaggio sulla maniglia si allinea perfettamente con un foro corrispondente sul corpo valvola. Un operatore può inserire un lucchetto standard attraverso questi due fori allineati e bloccarlo, impedendo fisicamente il movimento della maniglia. Questo progetto è noto come funzionalità “Lockout/Tagout” (LOTO), un componente chiave delle procedure di isolamento energetico riconosciute a livello internazionale.

Dal punto di vista dell'ingegneria dei materiali, il corpo della valvola è generalmente realizzato in ottone forgiato di alta qualità, comunemente qualità come CW617N o CW614N. Questi materiali sono rinomati per la loro eccellente resistenza alla corrosione, buona lavorabilità e sufficiente resistenza meccanica. Per migliorare ulteriormente la durata e l'estetica, la superficie del corpo della valvola è spesso nichelato . Questo rivestimento in lega di nichel-fosforo previene efficacemente l'ossidazione o lo scolorimento dell'ottone (comunemente noto come "ossidazione") in ambienti umidi o corrosivi.

Inoltre, il design dello stelo a prova di esplosione è un'altra caratteristica di sicurezza fondamentale delle moderne valvole a sfera bloccabili. Questo design garantisce che anche in condizioni di elevata pressione del fluido o del gas, lo stelo non possa essere spinto fuori dal corpo della valvola durante il funzionamento, prevenendo così potenziali perdite o addirittura un catastrofico incidente di espulsione dello stelo. La tenuta dello stelo utilizza generalmente una baderna regolabile in PTFE (politetrafluoroetilene). Questo materiale offre un coefficiente di attrito estremamente basso e un'eccellente inerzia chimica, garantendo una coppia operativa regolare e fornendo prestazioni di tenuta stabili e a lungo termine.

Per illustrare visivamente le specifiche tecniche delle diverse tipologie di valvole a sfera in ottone lucchettabili, si riporta di seguito una tabella comparativa:

Dati compilati in base agli standard di settore.

Vale la pena notarlo Ningbo Yunhua Valvola Co., Ltd. ha accumulato una profonda esperienza tecnica nel campo della produzione di valvole. In qualità di azienda focalizzata sulla sicurezza e sull'innovazione dei sistemi di condutture, Yunhua Valve comprende pienamente l'importanza fondamentale dei progetti bloccabili nella protezione della sicurezza dell'operatore e dell'integrità delle apparecchiature. Durante il processo di ricerca e sviluppo, il nostro team tecnico ha dato priorità all'ottimizzazione della precisione di posizionamento e dell'affidabilità operativa a lungo termine del meccanismo di bloccaggio, garantendo che i fori sulla maniglia e sul corpo rimangano esattamente allineati dopo ripetuti cicli di bloccaggio/sblocco, fornendo così una solida base per le procedure di sicurezza LOTO.

Valvole a sfera in ottone con serratura non sono necessari in ogni sistema di tubazioni. Tuttavia, sono dispositivi di sicurezza obbligatori in ambienti in cui il funzionamento errato della valvola potrebbe causare gravi lesioni personali, ingenti danni materiali o violazioni delle norme sulla sicurezza sul lavoro. Lo scopo principale della loro applicazione è rafforzare fisicamente l’isolamento energetico ed eliminare il rischio di errore umano.

Il Procedura di lockout/tagout (LOTO). è lo scenario applicativo più fondamentale e importante nel campo della sicurezza industriale. Negli impianti di produzione, nelle fabbriche chimiche, negli impianti farmaceutici e nei siti di produzione di energia, le apparecchiature devono essere isolate da tutte le potenziali fonti di energia pericolose (inclusi aria compressa, liquidi ad alta pressione, elettricità, energia chimica, ecc.) prima della manutenzione, riparazione o pulizia. La valvola a sfera in ottone con serratura funge da “punto di isolamento energetico” critico. Secondo standard come OSHA 1910.147 (USA), il personale di manutenzione deve attaccare il proprio lucchetto di sicurezza personale e l'etichetta al dispositivo di isolamento energetico (questa valvola) per impedire ad altri di rialimentare accidentalmente l'apparecchiatura mentre stanno lavorando. Il motivo per cui le valvole a sfera con serratura in ottone sono preferite in queste applicazioni è che forniscono robuste prestazioni meccaniche abbinate a un'eccellente resistenza alla corrosione, in grado di gestire i fluidi complessi presenti nelle fabbriche, come oli idraulici, refrigeranti e vari gas di processo.

Nel regno di strutture pubbliche ed edifici commerciali , le valvole a sfera in ottone con serratura svolgono un ruolo altrettanto insostituibile. Considera un hotel con centinaia di camere, una scuola, un ospedale o un grande complesso di appartamenti densamente popolati. Se i tubi del gas naturale, le linee dell’acqua antincendio o le colonne montanti dell’approvvigionamento idrico principale all’interno di questi edifici potessero essere gestiti liberamente da personale non autorizzato, le conseguenze sarebbero disastrose. Il personale di manutenzione può utilizzare valvole a sfera con serratura per chiudere e bloccare completamente l'alimentazione di acqua o gas in una sezione isolata durante le riparazioni di emergenza o la manutenzione ordinaria, con la chiave conservata da una persona designata. Questo metodo non solo previene efficacemente atti vandalici o manomissioni dolose ma evita anche perdite o interruzioni del servizio causate da bambini curiosi o altre persone non autorizzate che manipolano accidentalmente le valvole, migliorando notevolmente la sicurezza e l'efficienza gestionale delle strutture pubbliche.

Il agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using ottone resistente alla dezincatura (DZR). . Questa speciale lega di ottone ottimizza la composizione per inibire efficacemente la corrosione preferenziale e la lisciviazione dello zinco (dezincificazione) che può verificarsi in specifiche qualità dell'acqua (specialmente quelle con un elevato contenuto di ioni cloruro). Ciò impedisce perdite o addirittura scoppi causati dal cedimento strutturale interno del corpo della valvola, garantendo un servizio affidabile a lungo termine su navi, impianti di desalinizzazione o parchi chimici costieri.

Ningbo Yunhua Valvola Co., Ltd. comprende profondamente le esigenze differenziate delle valvole di sicurezza nei vari settori. La nostra serie di valvole a sfera in ottone con serratura non solo è progettata e testata rigorosamente secondo gli standard di sicurezza LOTO, ma offre anche varie opzioni di materiali per condizioni di lavoro difficili, tra cui l'ottone CW617N standard e il più esigente ottone DZR. I nostri prodotti sono stati utilizzati con successo in progetti di pipeline per numerosi grandi parchi industriali e complessi commerciali in Cina, guadagnando la fiducia dei clienti grazie a prestazioni stabili e affidabili.

Per realizzare appieno la durata utile prevista e le prestazioni di sicurezza di una valvola a sfera bloccabile in ottone di alta qualità, sono essenziali procedure di installazione adeguate e controlli di manutenzione periodici. Anche la migliore valvola subirà prestazioni e sicurezza compromesse se installata in modo errato o senza la necessaria manutenzione.

Punti chiave per il dimensionamento e l'installazione :
Prima dell'installazione, è necessario verificare che il valore nominale pressione-temperatura della valvola corrisponda alle effettive condizioni operative del sistema di tubazioni. Controllare le marcature sul corpo della valvola, incluso il foro nominale, la pressione nominale (ad esempio PN40) e la designazione del materiale. Prestare attenzione alla freccia della direzione del flusso sul corpo (particolarmente importante per i modelli con tenuta unidirezionale). Sebbene la maggior parte delle valvole a sfera siano bidirezionali, seguire la direzione del flusso consigliata dal produttore è sempre una pratica più affidabile. Per valvole a sfera in ottone filettate, l'utilizzo di due chiavi è fondamentale per evitare di danneggiare la valvola . Nello specifico, utilizzare una chiave per tenere fermo il corpo della valvola e utilizzare un'altra chiave per serrare il collegamento del raccordo del tubo. Ciò impedisce che la coppia venga trasmessa direttamente alla connessione corpo-cofano, evitando deformazioni, perdite o addirittura crepe causate da sollecitazioni irregolari. Applicare una quantità adeguata di nastro in PTFE o sigillante per filettature alle filettature maschio del tubo, ma assicurarsi che nessuno di questo materiale sigillante entri nel foro del tubo o nel percorso del flusso della valvola. Il nastro sigillante residuo potrebbe incastrarsi nelle sedi della valvola in PTFE, danneggiando la superficie di tenuta e impedendo la chiusura completa della valvola una volta chiusa. Dopo l'installazione, prima di mettere in servizio completamente la valvola, eseguire un test di pressione per verificare che non vi siano perdite in alcun punto di connessione.

Pratiche di manutenzione e risoluzione dei problemi :
Le valvole a sfera in ottone con serratura nei fluidi di servizio puliti (come acqua di rubinetto, aria compressa pulita, gas naturale) sono praticamente esenti da manutenzione. Tuttavia, dopo un uso prolungato, potrebbero verificarsi alcuni problemi comuni. Ad esempio, se il funzionamento della maniglia diventa insolitamente rigido o bloccato, di solito non si tratta di un semplice problema di “mancanza di lubrificazione”. Potrebbe essere dovuto a rigonfiamento del PTFE materiale della sede o particelle di detriti rimangono intrappolate tra la sfera e la sede. A questo punto, non utilizzare mai una barra imbroglione (ad esempio un pezzo di tubo) per girare con forza la maniglia . Questa pratica può non solo danneggiare il meccanismo di bloccaggio ma anche deformare lo stelo o strappare la sede in PTFE. La procedura corretta consiste nel depressurizzare il sistema, quindi smontare la valvola per l'ispezione e la pulizia. Per la pulizia, è possibile utilizzare solventi come la benzina sulle parti metalliche, ma per i componenti non metallici come le sedi e gli O-ring in PTFE, utilizzare acqua purificata o alcool ed evitare l'ammollo prolungato. Se la valvola rimane difficile da azionare dopo la pulizia, deve essere sostituita.

Per le valvole utilizzate nei programmi critici di sicurezza LOTO, stabilire a è altamente raccomandato un programma regolare di test funzionali . Ad esempio, eseguire un test di “perdita dalla sede” trimestralmente o semestralmente. I passaggi specifici sono: assicurarsi che la tubazione a valle sia depressurizzata e non abbia richiesta di pressione, chiudere completamente la valvola e bloccarla con un lucchetto personale, quindi aprire una valvola di sfiato a valle o osservare il manometro collegato. Se si nota un flusso di fluido continuo o la lettura del manometro aumenta lentamente, la guarnizione della sede è danneggiata e la valvola deve essere sostituita immediatamente per ripristinare la sua funzione di punto di isolamento affidabile.

Ningbo Yunhua Valvola Co., Ltd. si impegna non solo a fornire valvole a sfera in ottone con serratura di alta qualità, ma anche a offrire supporto tecnico per l'intero ciclo di vita ai nostri clienti. I nostri prodotti sono forgiati in ottone CW617N di alta qualità e le sedi sono realizzate in puro PTFE o PTFE rinforzato con fibra di vetro, garantendo una coppia bassa ed eccellenti prestazioni di tenuta per un uso a lungo termine. Durante la produzione, implementiamo rigorosamente il sistema di gestione della qualità ISO9001. Ogni valvola viene sottoposta a test di tenuta al 100% prima di lasciare la fabbrica, garantendo che i prodotti consegnati ai clienti siano affidabili e sicuri. Allo stesso tempo, il nostro team tecnico può fornire consulenza professionale sulla selezione e guida all'installazione/manutenzione in base alle condizioni operative specifiche, aiutandoti a massimizzare la durata di servizio della valvola e a ridurre al minimo i costi operativi a lungo termine.

Domande frequenti (FAQ)

Q1: Qual è la differenza fondamentale tra una valvola a sfera in ottone con serratura e una valvola a sfera in ottone standard?
R: Il core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

Q2: Come posso garantire che la valvola che acquisto soddisfi gli standard di sicurezza industriale?
R: Assicurarsi che il produttore fornisca parametri prestazionali chiari, tra cui la pressione massima di esercizio, l'intervallo di temperature applicabili e i certificati dei materiali. Per le valvole utilizzate nelle procedure LOTO, verificare che il meccanismo di bloccaggio sia affidabile e che la maniglia e i fori di bloccaggio siano allineati esattamente nelle posizioni aperta e chiusa. Ningbo Yunhua Valvola Co., Ltd. realizza prodotti secondo standard internazionali e fornisce schede tecniche dettagliate, soddisfacendo i requisiti di rigorosi controlli di sicurezza.

Q3: Questo tipo di valvola è adatto per i gasdotti?
R: Sì, le valvole a sfera con serratura in ottone adeguatamente certificate sono particolarmente adatte per tubazioni di gas naturale o GPL. L'ottone offre un'eccellente resistenza alla corrosione del gas e la funzione di blocco impedisce operazioni accidentali o dannose. Assicurarsi che la valvola selezionata sia esplicitamente contrassegnata per il servizio del gas e che la sua pressione nominale soddisfi i requisiti del sistema del gas.

D4: La maniglia della valvola è diventata molto rigida da azionare. Posso aggiungere lubrificante o utilizzare un manico più lungo?
R: Questo è fortemente NON raccomandato. La rigidità solitamente deriva dall'usura, dal rigonfiamento della sede interna in PTFE o da detriti intrappolati. L'aggiunta di lubrificante potrebbe non risolvere il problema e potrebbe contaminare il supporto. L'utilizzo di una barra imbrogliatrice (ad esempio un tubo d'acciaio) può facilmente danneggiare lo stelo, il meccanismo di bloccaggio o le sedi, causando guasti o perdite della valvola. L'approccio corretto è depressurizzare il sistema, quindi smontare la valvola per l'ispezione/pulizia o sostituirla completamente.

Q5: Ningbo Yunhua Valvola Co., Ltd. fornisce garanzia e supporto tecnico per i suoi prodotti?
R: Sì. In qualità di produttore di valvole professionale, Ningbo Yunhua Valvola Co., Ltd. offre una garanzia di qualità su tutti i prodotti spediti. Non solo forniamo prodotti per valvole standardizzati, ma disponiamo anche di un team tecnico professionale in grado di offrire servizi di supporto completi, tra cui consulenza sulla selezione, guida all'installazione e analisi dei guasti, garantendo che il sistema di controllo dei fluidi funzioni in modo sicuro ed efficiente.
